[MODEL] 'Edit Poly' basics

October 26, 200520 yr

Hallo allemaal, ik heb een tutorial geschreven over de basics van EDIT POLY in 3ds max.

Needs:

-3ds max

-Geduld / Tijd

Wij gaan door middel van een simpele TV heel veel technieken van Edit poly toepassen.

Stap 1

Open 3ds max en maak een box met 5x5x5 segmenten.

Ga naar edit poly (rechtermuisknop -> convert to editable poly)

Selecteer nu per puntje (vertex) en druk op T voor de Top view.

Selecteer evenveel polygons als ik doe en scale die naar elkaar toe zodat dat gedeelte smaller wordt.

Neem nu dezelfde rij vertexes en sleep die een beetje naar rechts.

Neem nu weer 2 vertexes (denk eraan dat er onder die vertex nog 4 zitten, dus selecteer ze allemaal) en schuif ze een beetje zodat het ronden wordt.

Neem dezelfde vertexes en schuif ze ietwat naar links.

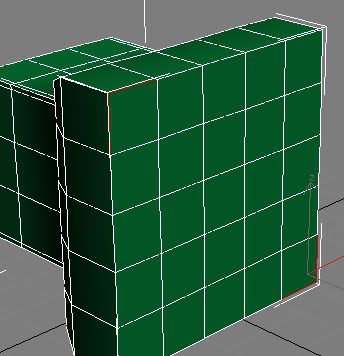

Dit is het resultaat tot nu toe:

Druk op L (voor left view) en kijk even of je hetzelfde tegen de model aankijkt als ik doe, anders verander je de view naar Right, Front, Back. (SHIFT + Z is undo view change).

Schuif de vertexes zoals ik doe:

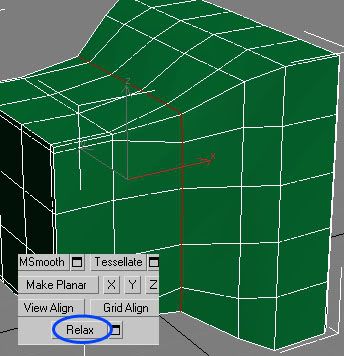

Neem dezelfe vertexes en scale ze een beetje naar je toe zodat het ronder wordt.

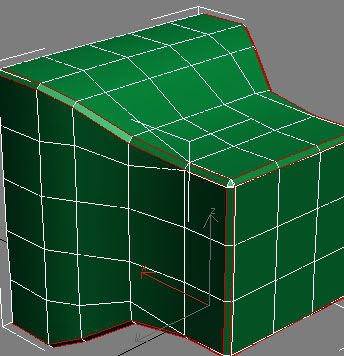

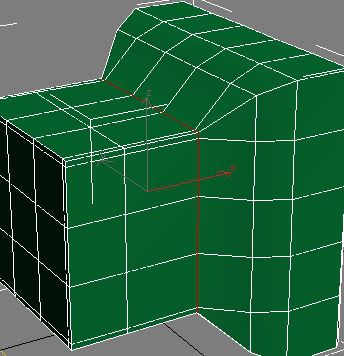

Ok, dit is wat we nu hebben, nu maken we een fatsoenlijke voorkant.

Neem weer de Perspective / User view en selecteer dezelfde lijntjes als ik doe.

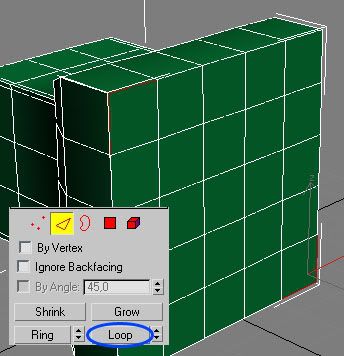

Druk nu op Loop zodat alle lijntjes van dat vierkant geselecteerd worden (soms hoef je maar 1 lijntje te selecteer tot loop goed werkt maar bij mij moet ik er een van iedere lange lijn nemen).

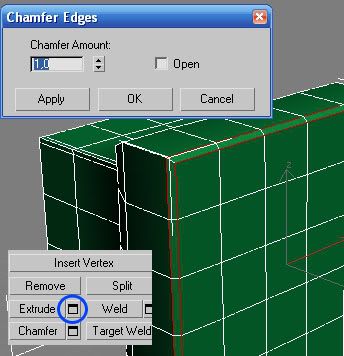

Met deze lijntjes geselecteerd kies je voor het vierkantje naast Chamfer (het plaatje is idd fout). Bij chamfer amount kun je instellen hoegroot de afstand tussen de 2 lijnen is, ik nam 1. Druk op OK.

Selecteer nu per vlak (polygon) en selecteer dezelfde vlakken als ik.

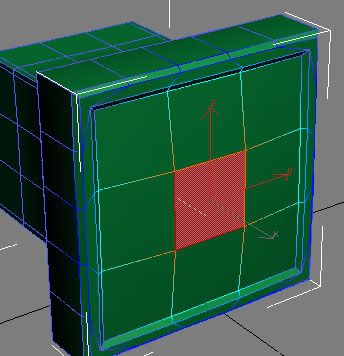

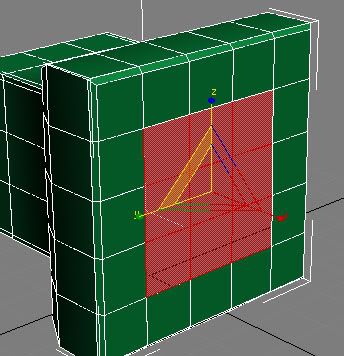

Scale deze vlakken naar buiten en bepaal zo de breedte/hoogte van het beeld zelf.

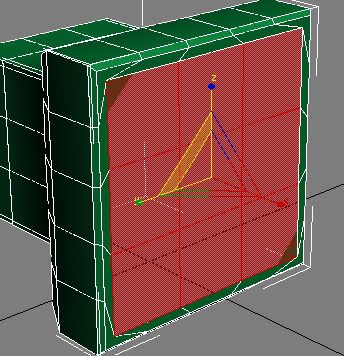

Neem nu het vierkantje naast Bevel en neem mijn instellingen, of je eigen instellingen:

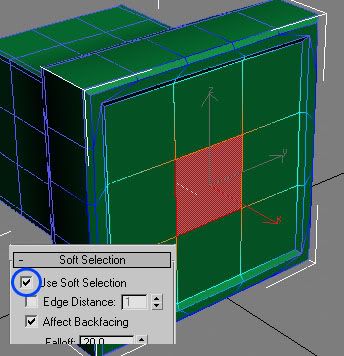

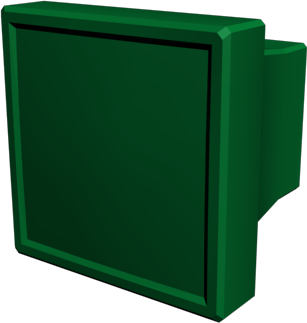

Een oude tv heeft een bol beeldscherm dus dat doen wij ook. Selecteer per vlak en vink aan: Soft Selection. Als je nu met de move tool het vlak beweegt zie je dat alles heel geleidelijk meegaat, dit moeten wij hebben.
